Новые Бериллиевые Технологии тел: +7 (495) 730-49-25, +7(495) 730-10-65

Новости

Статьи

Продукция из природных, синтетических алмазов и кубического нитрида бора На одном из ведущих предприятий России завершены лабораторные и полевые испытания продукции Lands Superabrasives. Результаты испытаний показали, что продукция LS соответствует лучшим мировым стандартам и позволяет значительно увеличить надежность и рабочий ресурс инструмента
В ПОМОЩЬ ЭКОНОМИСТУ. ОПРЕДЕЛЕНИЕ ЭФФЕКТА ОТ ИСПОЛЬЗОВАНИЯ ЭЛЕКТРОДОВ МНБ 2,0-0,4/БрНБТ Для принятия решения о приобретении полуфабрикатов/электродов МНБ 2,0-0,4/БрНБТ, возникает необходимость оценить их полезность. Это работу можно провести с использованием следующих рекомендаций.
БЕЗОПАСНОСТЬ БЕРИЛЛИЕВЫХ БРОНЗ Иногда потребители, услышав о том, что в состав бронзы входит...
ВЕЧНЫЕ ПОДШИПНИКИ ИЛИ КОЕ-ЧТО О... Интеграция России в мировую систему с ожесточенной и изощренной конкурентной средой, не оставляют перед российскими производителями оборудования другого выбора, нежели увеличение конкурентоспособности до уровня, а лучше выше уровня западных аналогов.
Продукция из природных, синтетических алмазов и кубического нитрида бора ООО «НБТ» представило на рынке России продукцию из синтетических технических алмазов американской компании Lands Superabrasives (LS). В дальнейшее предполагаются поставки всей линейки продукции LS – резцов и заготовок на основе поликристаллических алмазов (PDC/PCD/TSP), а также порошков, микропорошков и паст из природных, синтетических алмазов и кубического нитрида бора.
Продукция из природных, синтетических алмазов и кубического нитрида бора ООО «НБТ» стало официальным представителем алмазной продукции Lands Superabrasives (LS) на рынке России.
В линейке PDC компании LANDS Superabrasives появилась новинка – резец из категории «премиум класса» марки HDC (High Diamond Concentration – резец с высокой плотностью распределения алмазов). Резец HDC воплотил в себе новейшие разработки технологов LS. Этот резец обладает наилучшим соотношением ударопрочности и износостойкости, его можно считать универсальным для применений в самых разнообразных геологических условиях. Это открывает перед производителями буровых долот новые возможности.

В ПОМОЩЬ КОНСТРУКТОРУ И ТЕХНОЛОГУ. СВОЙСТВА НИЗКОЛЕГИРОВАННЫХ БРОНЗ БрНБТ/МНБ 2,0-0,4

03.08.2011









Химический состав БрНБТ, % масс.

Cu
Be
Ni
 Ti  Al
Pb
Zn
Sn
∑ примесей
основа
0,2–0,6
1,4–2,2
≤0,15
≤0,15
≤0,005
≤0,2
≤0,1
≤0,7

Химический состав МНБ 2,0-0,4, % масс.

Cu
Be
Ni
Al
Pb
Zn
Sn
∑ примесей
основа
0,2–0,6
1,4–2,2
≤0,15
≤0,005
≤0,2
≤0,1
≤0,5

Физико-механические свойства БрНБТ/МНБ 2,0-0,4

Показатель Значение
Температура Ликвидуса, °С
 1050...1070
Температура Солидуса, °С  1000...1020
Температура плавления, °С  1120...1230
Удельная теплоемкость,кДж• кг1 • °К1 (20...100 °С)
 0,4
Теплопроводность,Ватт' м1 • ТС7 (20 °С)  200...240
Коэффициент термического расширения, 106 • °С1 (20...100 °С)  18
Удельная электропроводность МСм • м \(20 °С)  26,3-28,1
Электропроводность от чистой меди, % I.A.C.S  45-48
Плотность, г • СМ'3  8,8...8,83
Модуль Юнга, ГПа  138
Твердость по Бринеллю, НВ  210...260
Усадка, %  1,0...1,2

Рекомендуемые скорости резки и подач для станочной обработки низколегированной бериллиевой бронзы. Дополнительные характеристики сплавов из низколегированной бериллиевой бронзы.

Операция Состояние материала Скорость резания υ,  М'СЄК-1 Подача s, мм *об-1 Глубина резания t, мм Материал инструмента
Токарная Любое 4,1-5,1 0,30-0,76 1,5-3,8 ВК6, 8
Сверление Любое 0,6-3,1 0,06-0,15 - Р9, Р6М5
Нарезка резьбы метчиком* Любое 0,07-0,76 - - Р9, Р6М5
*Скорость нарезки должна быть снижена по мере того, как увеличивается размер инструмента

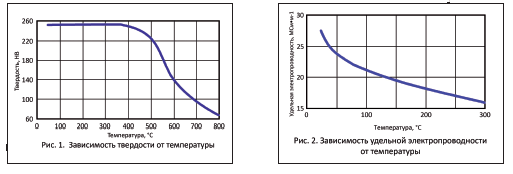

Дополнительные характеристики сплавов из низколегированной бериллиевой бронзы.

Внимание!
При сварке загрязненных и корродированных деталей стойкость резко снижается, в том числе и электродов из бериллиевых бронз. Поэтому заблаговременно примите необходимые меры по очистке деталей от загрязнений.

Температура Ликвидуса, °С
Температура Солидуса, °С
Температура плавления, °С
Удельная теплоемкость,кДж• кг1 • °К1 (20... 100 °С)
Теплопроводность,Ватт' м1 • ТС7 (20 °С)
Коэффициент термического расширения, 106 • °С1 (20... 100 °С)
Удельная электропроводность МСм • м \(20 °С)
Электропроводность от чистой меди, % I.A.C.S
Плотность, г • СМ'3
Модуль Юнга, ГПа
Твердость по Бринеллю, НВ
Усадка, %
